TIPOS DE ENTREPISOS
a) Entrepiso húmedo:
Los entrepisos húmedos están compuestos básicamente por una chapa ondulada de acero (Foto 3.3) que sirve de encofrado al hormigón, la misma es atornillada a las cerchas de entrepiso y sobre ella se extiende una capa de 3 cm de hormigón aliviando Somundy que formará la superficie del contrapiso.
Foto 3.3 -Encofrado de acero para entrepiso húmedo
El contrapiso de hormigón sirve como base para la colocación del acabado de entrepiso que puede ser cerámico, de madera, piedras, laminados, etc.
No ha de confundirse la losa húmeda con la losa colaborante, conocido también como “Steel Deck”, ya que éste funciona como un elemento mixto y autoportante.
Antes de la colocación de la chapa de acero debe fijarse en todo el borde del entrepiso un perfil galvanizado tipo angular que sirva de molde lateral para el hormigón. La Figura 3.5 muestra el esquema de una losa húmeda:
Figura 3.5 – Diseño esquemático de losa húmeda.
b) Entrepiso seco
El entrepiso seco consiste en el uso de placas de alta resistencia atornilladas a las cerchas de entrepiso; sirve de contrapiso, pudiendo desempeñar la función de diafragma horizontal, siempre que las placas sean estructurales. La selección del tipo y del espesor de la placa está relaciónada con la deformación requerida por las características de la misma, y fundamentalmente con el tipo de revestimiento que se usa.

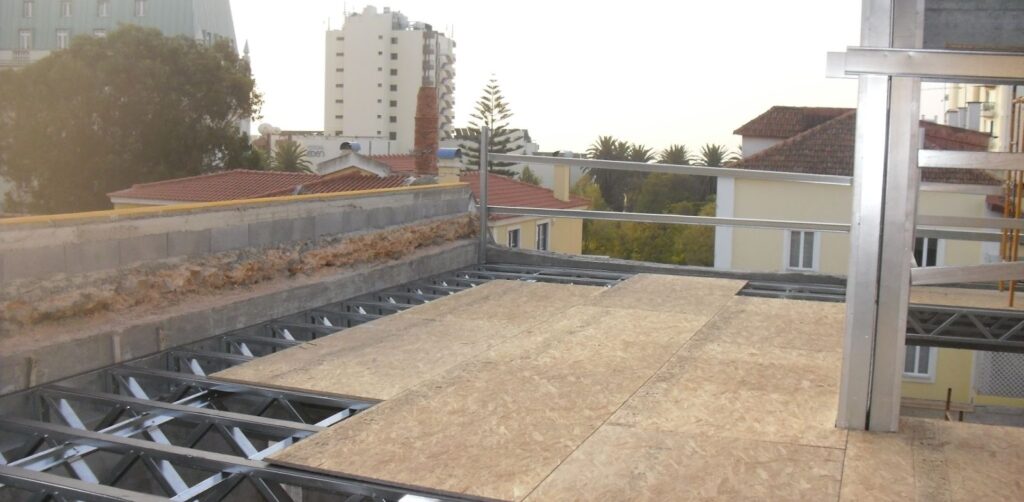

La placa más utilizada es la OSB de 18 mm de espesor (Foto 3.4), que además de presentar propiedades estructurales que favorecen su uso como diafragma horizontal, es liviana y de fácil instalación.
Foto 3.4 – Placas de OSB utilizadas como entrepiso seco.
Para las áreas húmedas, tales como baños, cocinas, áreas de servicio y otras, suele usarse la placa cementicia, ya que tiene una mayor resistencia a la humedad, pero las chapas cementicias requieren una base continua de apoyo, debido a las solicitaciones a la flexión
Las principales ventajas del uso del entrepiso seco son la menor carga por el peso propio, y una construcción en seco sin la necesidad de tener que usar agua en la obra y la mayor rapidez de ejecución. La Figura 3.6 muestra el corte esquemático de un entrepiso seco:
Figura 3.6 – Diseño esquemático de un entrepiso seco
Algunos constructores consideran que es más productivo montar los paneles estructurales del piso superior sobre el contrapiso de la losa, ya sea seca o húmeda. Pero se recomienda que los paneles autoportantes se monten directamente sobre la estructura del entrepiso, donde los paneles superiores hacen contacto directo con las cerchas de entrepiso como forma de garantizar la correcta transmisión axial de los esfuerzos entre los componentes de la estructura, evitando las deformaciones por falta de nivelación o precisión dimensional de los elementos que forman el contrapiso
